袋式過濾器
多袋式過濾器
型號：JTGDS
品牌：JHENTEN
大流量袋式過濾器
JTGDS多袋式過濾器，一款配合濾袋使用的袋式過濾器，用于粗過濾及預過濾環節
JTGDS多袋式過濾器標配01號濾袋或02號濾袋，標準模式為2袋～12袋，定制最大生產到24袋，基本能滿足各類流量的要求
產品特色
處理流量大,使用壽命長
濾器設計緊湊，減少占地空間，同時減少液體的損失
側進底出的設計確保液體介質可被完全排放，同時采用了正切位出口供選擇，使得排污徹底，工人操作方便
內部獨特的三點壓緊裝置確保良好的濾袋密封性，避免液體旁漏
多袋過濾器殼體可采用轉臂+環首螺栓設計或快開設計，操作方便，經濟實用
典型的應用
食品及飲料；生物工程及醫藥；石化及化工；汽車制造；石油及天然氣；電子及電鍍；涂料、油漆、油墨；核電與火電及廢液過濾；攝影膠片生產工藝液體過濾；日用化工的液體和氣體凈化；機械加工及制冷行業各種冷卻液過濾；紡織、印染、造紙行業的各種液體凈化。
表面處理
處理類型 | 機械拋光、電解拋光、噴砂、酸洗 |
拋光精度 | 內壁0.6μm，外壁0.8μm |
網藍0.6μm |
操作條件
最大操作壓力 | 1.0MPa |
最大操作溫度 | 150℃ |
材料
過濾器殼體 | 304、316L、SAF2507、碳鋼 |
吊環螺栓 | 304 |
支腳 | 304 |
密封圈、墊片 | EPDM、PTFE、Viton、Sililone |
連接
殼體連接 | 法蘭 |
進出口N1、N2 | 法蘭、快裝、螺紋 |
壓力表N3(選配) | 1/2”內螺紋 |
排氣閥N4(選配) | 1/2”外螺紋 |

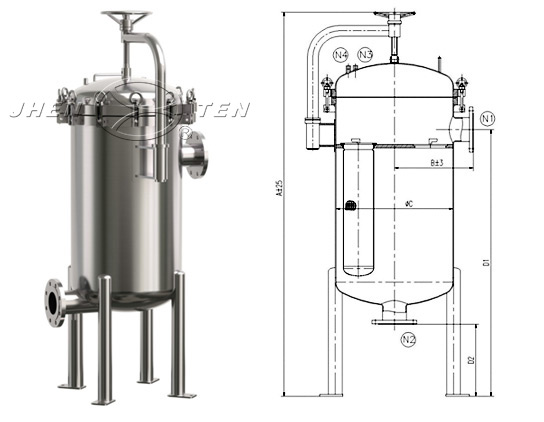

產品結構
尺寸參數 | 2袋 | 3袋 | 4袋 | 5袋 | 7袋 |
2號袋 | |||||
A：總高（不含壓力表） | 1180 | 1915 | 2030 | 2043 | 2132 |
B：進口中心距 | 300 | 325 | 359 | 378 | 439 |
C：直徑 | Φ400 | Φ450 | Φ500 | Φ550 | Φ650 |
D1：進口N1離地高度 | 1330 | 1350 | 1423 | 1439 | 1480 |
D2：出口N2離地高度 | 300 | 350 | 400 | ||
N1、N2：進出口尺寸 | 4” | 5” | |||
最大流量m3/h | 80 | 120 | 160 | 200 | 280 |
上表數據為標準型，可根據客戶要求定制，未注長度單位為mm。
選型表
［濾袋數量］ | ［濾袋型號］ | ［殼體材料］ | ［進出口連接］ | ［密封圈］ | ||
JTGDS | 3P | 2S | 4 | F | E | |
2P=2袋 | 7P=7袋 | 1S=1號袋：Φ180 x 430 | 4= 304 | F=法蘭 | E=EPDM | |
3P=3袋 | 9P=9袋 | 2S=2號袋：Φ180x 810 | 6= 316L | K=快裝 | P=PTFE | |
4P=4袋 | 12P=12袋 | L=螺紋 | V=Viton | |||
5P=5袋 | S=Sililone | |||||
